§ 24. Последовательное соединение проводников. Реостат

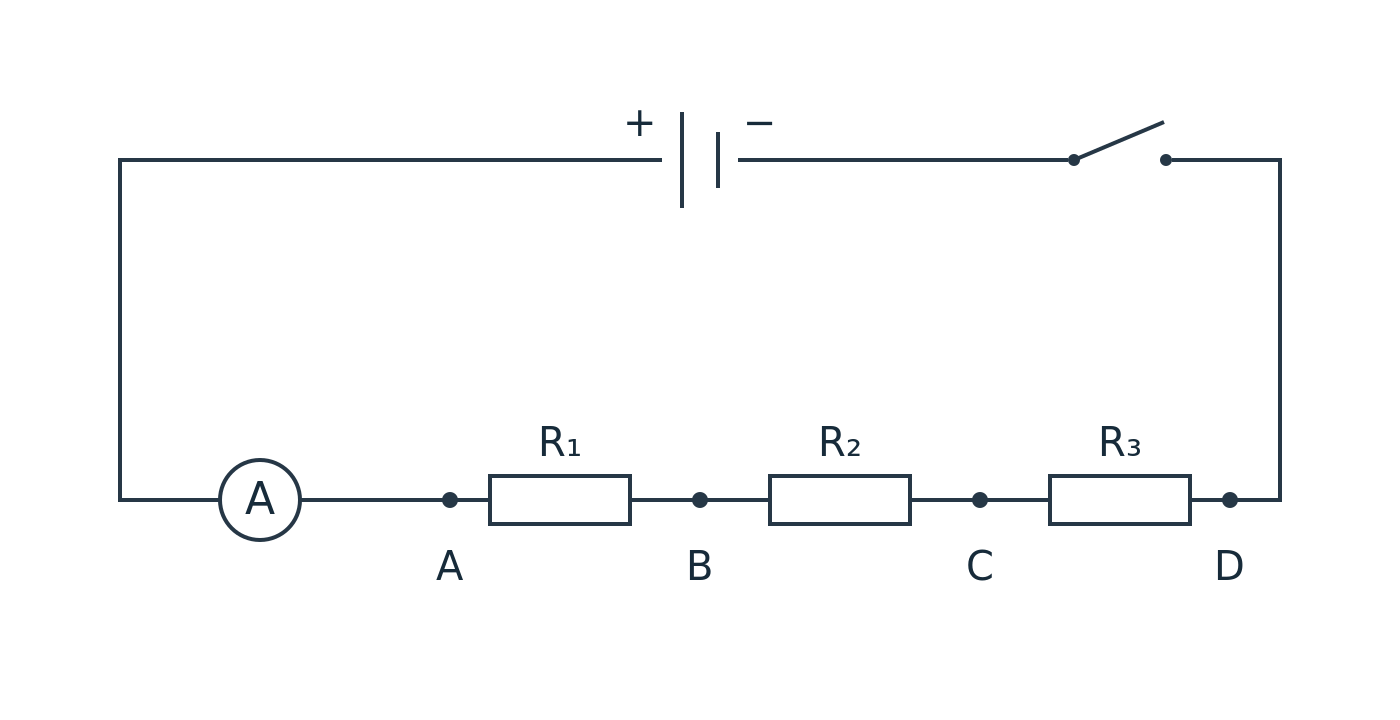

1. При последовательном соединении напряжение на всём участке равно сумме напряжений на отдельных проводниках:

Через все проводники проходит один и тот же заряд. Полная работа электрического поля при его переносе равна сумме работ на отдельных проводниках. Разделив это равенство на заряд, получаем правило сложения напряжений.

2. Сопротивление увеличивается, поскольку к прежнему сопротивлению добавляется сопротивление нового проводника:

3. Передвигая ползунок реостата, изменяют длину включённой в цепь проволоки, а значит, её сопротивление. При увеличении сопротивления и неизменном напряжении сила тока уменьшается, при уменьшении сопротивления — увеличивается.

4. Максимальное сопротивление реостата равно 6 Ом, а максимально допустимая сила тока — 2 А. Превышать эту силу тока нельзя при любом положении ползунка.
